Povezovalni element za aluminijaste LED profile (10x1,7mm)
Šifra
23305
1,50 €
1,23 €
/kos

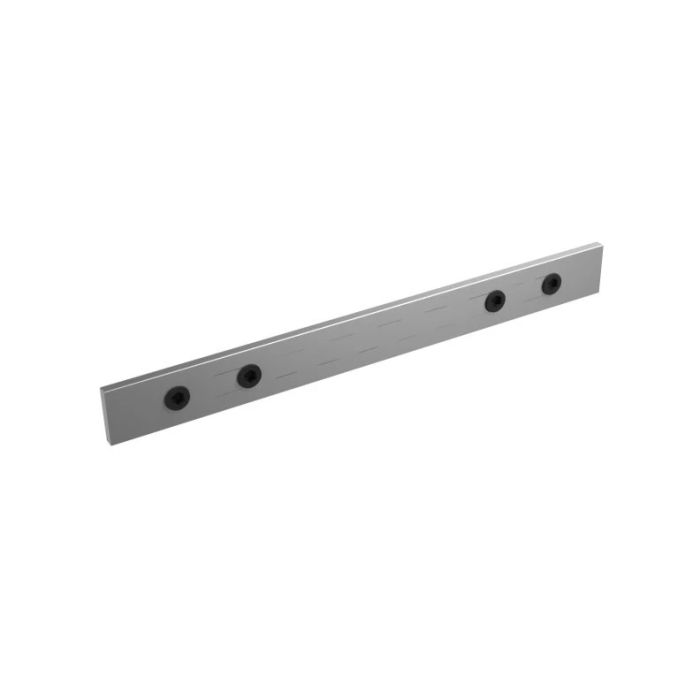

Kovinski "I " spojni konektor je namenjen povezovanju aluminijastih LED profilov v ravni liniji. Opremljen je s štirimi luknjami z navojem (M3), ki omogočajo stabilno pritrditev. Njegova zasnova omogoča skrito namestitev znotraj profila, kar zagotavlja estetsko neprekinjen izgled osvetlitve.
Na zalogi
| Šifra | 23305 |
|---|---|
| Material | Kovina |
| Dimenzija | 100mm x 10mm x 2mm |
Navodila za montažo "I" spojnega konektorja za aluminijaste LED profile (10x1,7mm)
Postopek montaže:
-
Priprava profila:
- Na mestu, kjer želite spojiti dva aluminijasta profila, izvrtajte luknje nekoliko večjega premera od 3 mm, da omogočite vstavitev vijakov (uporabite vijake s širško kapico, naj bo ta večja od izvrtane luknje v alu profili).
- Nekateri večji profili že vsebujejo predvidene odprtine za montažo, v tem primeru vrtanje ni potrebno in lahko uporabite priložene vijake.
-
Vstavitev spojnega konektorja:
- Konektor postavite v notranjost profila, tako da se luknje poravnajo s prej pripravljenimi odprtinami (če je potreba po vrtanju, saj določeni profili imajo že pripravljeno mesto za spojni konektor)
-
Pritrditev konektorja:
- Z uporabo krajših vijakov spojni konektor privijačite skozi izvrtane luknje.
- Pri določenih profilih lahko uporabite priložene manjše vijake (inbus ključ ni vključen), če profil vsebuje namenski kanal za njihovo namestitev.
- Če profil nima pripravljenega kanala, je potrebno uporabiti lastne vijake (niso priloženi), prilagojene specifičnim dimenzijam profila.
-
Dokončanje spoja:
- Za stabilno in trdno povezavo običajno uporabite dva spojna konektorja, nameščena na obeh straneh spoja.
- Preverite, da so vijaki pravilno zategnjeni in da sta profila trdno spojena.
Opomba: Pravilna namestitev zagotavlja trdno in varno povezavo profilov, kar izboljša stabilnost celotne konstrukcije in preprečuje vidne vrzeli med profili.
