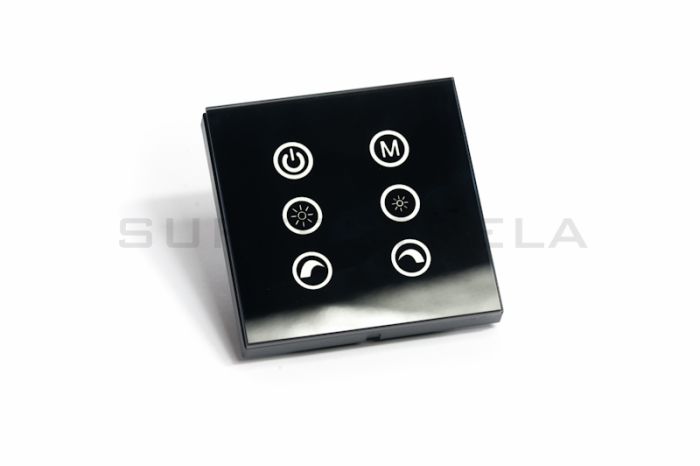

TM03 stenski Touch RGB LED kontroler DC12-24V / 3×4A / 144-288W / Stekleni panel
TM03 je eleganten stenski Touch RGB LED kontroler s stekleno upravljalno površino, namenjen klasičnim RGB LED trakovom in drugim RGB LED svetilom. Deluje z napajalno napetostjo DC 12–24 V in omogoča neposredno krmiljenje treh RGB kanalov. Največji dovoljeni izhodni tok znaša do 4 A na kanal, skupna izhodna moč pa do približno 144 W pri 12 V oziroma 288 W pri 24 V. Upravljanje poteka preko šestih občutljivih tipk na dotik za vklop, izbiro programa, svetilnost in hitrost efektov. Kontroler ponuja 21 različnih načinov delovanja, vključno s statičnimi barvami, barvnimi prehodi, utripanjem in crossfade efekti. Svetilnost in hitrost lahko nastavljate. Zaradi elegantnega steklenega panela je primeren za dnevne sobe, spalnice, lokale, trgovine, pohištveno osvetlitev in druge notranje RGB LED instalacije.
| Šifra | 2388 |
|---|---|
| Max izhodna moč | DC12V=144W,DC24V=288W |
| Električna napetost | DC 12V-24V |
| Električni tok ( A ) | 4 A vsak kanal |
| Dimenzija | 86 x 86 mm |
| Barva ohišja | Črna |
| Garancija | Garancijski rok za izdelek je 12 mesecev. |
TM03 stenski Touch RGB LED kontroler za RGB LED trakove
TM03 Touch RGB LED kontroler je sodobna stenska upravljalna enota za krmiljenje klasičnih RGB LED trakov in drugih RGB LED svetil, ki delujejo na napetosti DC 12 V ali DC 24 V.
Njegova glavna prednost je elegantna steklena upravljalna površina s kapacitivnimi tipkami na dotik. Zaradi minimalističnega videza se lepo vključi v sodobno notranjo opremo, zato je primeren tako za domačo kot poslovno uporabo.
Uporabljate ga lahko za ambientalno RGB osvetlitev v dnevnih sobah, spalnicah, kuhinjah, lokalih, barih, trgovinah, salonih, recepcijah, razstavnih prostorih ali za dekorativno LED osvetlitev pohištva, stropov in sten.
Neposreden priklop RGB LED traku
TM03 ima 3 izhodne kanale – R, G in B in uporablja vezavo common anode oziroma skupni pozitivni pol.
To pomeni, da lahko običajen 4-žilni RGB LED trak priključite neposredno na kontroler:
VCC / + – skupni pozitivni pol
R – rdeči kanal
G – zeleni kanal
B – modri kanal
Dodaten RGB ojačevalnik oziroma dekoder ni potreben, dokler skupna obremenitev ne preseže dovoljene moči kontrolerja.
Do 4 A na posamezen kanal
Največji dovoljeni izhodni tok je:
R kanal: do 4 A
G kanal: do 4 A
B kanal: do 4 A
Skupaj tako kontroler omogoča do približno 12 A izhodnega toka.
Po podatkih v priloženih navodilih je največja moč:
pri 12 V: manj kot 144 W
pri 24 V: manj kot 288 W
Za daljšo življenjsko dobo kontrolerja in stabilnejše delovanje priporočamo, da se pri načrtovanju instalacije pusti nekaj rezerve in se kontrolerja ne obremenjuje stalno na absolutni meji.
21 različnih svetlobnih načinov
TM03 omogoča izbiro med 21 načini delovanja.
Na voljo so statične barve:
rdeča, modra, vijolična, zelena, rumena, cyan in bela.
Poleg tega kontroler omogoča različne dinamične RGB programe, kot so:
3-barvno preskakovanje,
7-barvno preskakovanje,
3-barvni postopni prehod,
7-barvni postopni prehod,
stroboskopski efekti posameznih barv ter
različni RGB crossfade prehodi.
To omogoča uporabo tako za nežno ambientalno osvetlitev kot za bolj dinamične dekorativne efekte.
Upravljanje s šestimi Touch tipkami
Na sprednji strani so nameščene šest občutljivih tipk na dotik.
Power omogoča vklop in izklop kontrolerja.
M omogoča izbiro med 21 svetlobnimi načini.
Tipki za svetilnost omogočata povečevanje in zmanjševanje svetilnosti.
Tipki za hitrost omogočata spreminjanje hitrosti dinamičnih efektov.
Svetilnost oziroma hitrost je mogoče prilagajati v kar 100 stopnjah, zato je nastavitev precej natančna.
Steklena površina in podometna montaža
TM03 ima približno 86 × 86 mm veliko sprednjo površino, kar ustreza standardni obliki sodobnih stenskih stikal.
Panel se namesti v ustrezno podometno dozo oziroma pritrdilno odprtino, nato pa se sprednji stekleni del namesti nazaj na nosilec.
Zaradi steklene črne površine ima kontroler zelo čist in moderen videz.
Poraba kontrolerja
Lastna poraba kontrolerja je manjša od 1 W, zato praktično ne vpliva na skupno porabo LED sistema.
Kontroler deluje pri temperaturah približno -20 °C do +60 °C.
Primeren je predvsem za notranje prostore oziroma mesta, kjer ni izpostavljen vodi ali večji vlagi.
Pomembno pred nakupom
TM03 je namenjen klasičnim RGB LED trakovom s skupnim pozitivnim polom.
Ni namenjen digitalnim oziroma naslovljivim SPI LED trakovom, kot so WS2811, WS2812 ali podobni digitalni trakovi.
Prav tako ni RGB+CCT oziroma RGBW kontroler, saj ima samo tri RGB kanale.
Napetost kontrolerja, napajalnika in LED traku mora biti vedno enaka.
Če uporabljate 12 V RGB LED trak, uporabite tudi 12 V napajalnik.
Če uporabljate 24 V RGB LED trak, uporabite 24 V napajalnik.

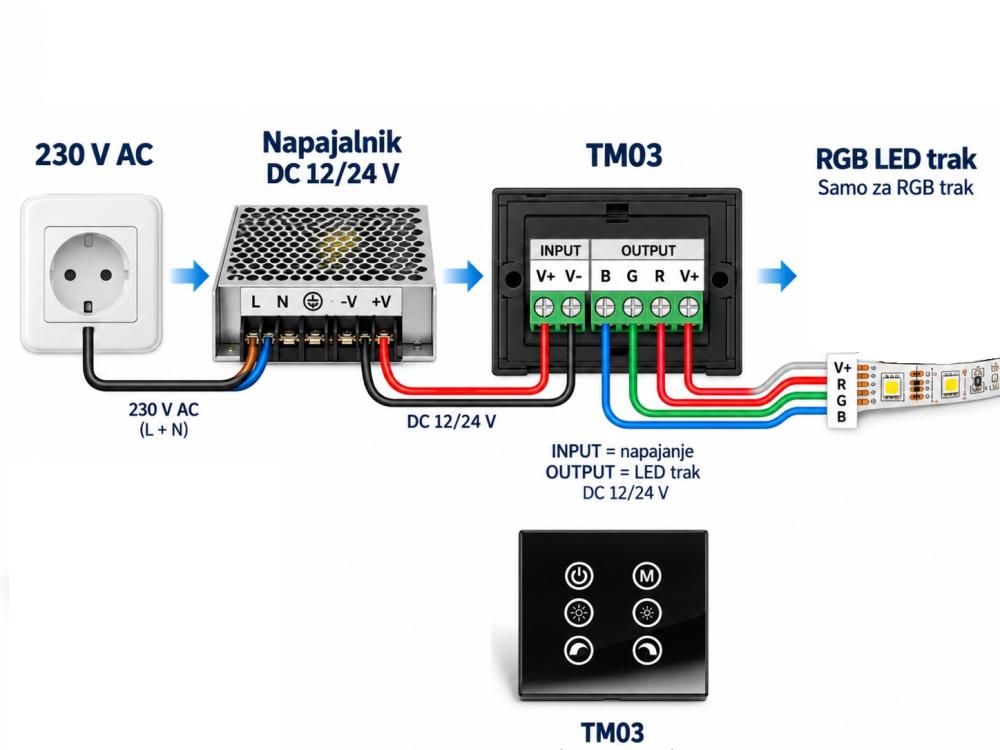

Na priključka INPUT (V+ in V-) se priključi ustrezen DC napajalnik 12 V ali 24 V. Na priključke OUTPUT (V+, R, G, B) se priključi klasični RGB LED trak s skupnim plusom. Priklop LED traku mora biti izveden po oznakah na kontrolerju: V+ na skupni plus traku, R na rdeči kanal, G na zeleni kanal in B na modri kanal.
